水中ポンプの仕組み

水中ポンプの仕組み

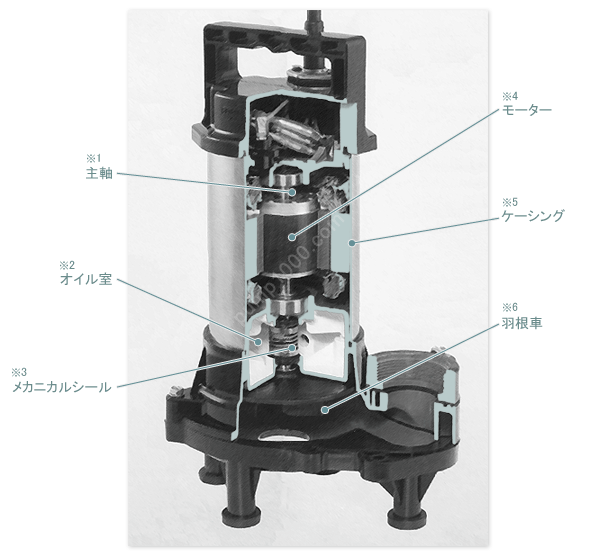

水中ポンプの仕組みを簡単にご説明致します。理解を深めるのに役立てて頂けたらと思います。
用語の解説は図の下にございます。



※1主軸・・・水中ポンプの中心。車のシャフトに相当します。
※2オイル室・・・主軸の回転を助け水中ポンプの寿命を伸ばします。

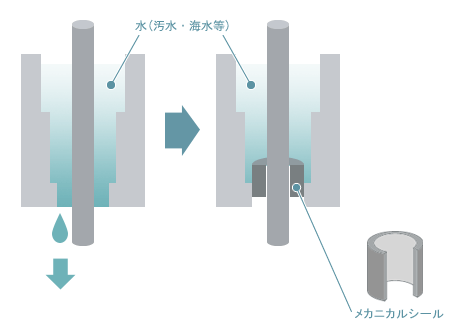

※3メカニカルシール・・・回転側と固定側の間の活動を妨げることなく、水漏れを制限する装置です。

※4モーター・・・水中ポンプのモーターです。
※5ケーシング・・・用途によって意味が異なりますが、水中ポンプの場合、外側の筒部分を指します。
※6羽根車・・・液体を吸い上げるのに必要。吸込スクリュー、ボルテックス、
ノンクロッグなどのターボ形があります。

広告

水中ポンプの各機能のご説明

水中ポンプは汚水、排水など色々な場所で使われますが、
あまりなじみの無いものです。大型、小型水中ポンプの理解を深める事で、
ご購入後の失敗を減らして頂けたらと思います。

（図は略式の記載となりますのでご了承下さい。）

※1. 出力(kw) 水中ポンプが排水(汚水、海水等)を送り出す際の力になります。出力が大きいと揚程高さ、吐出し量の値が大きくないます。 →出力(kw)の詳しい説明 ※2. 吐出口(cm) メーカーによっては口径とも呼ばれます。流出水を排水する際の口の大きさ(直径)になります。 →吐出口の詳しい説明 ※3. 流入口(cm) 吸い込みたい汚水や海水に含まれる異物の大きさの限界値になります。流入口の限界値以上の異物は故障の原因となりますので、ご注意下さい。 →流入口の詳しい説明 ※4. Hz/相 相はコンセントの差込口の形になります。一般的な形は単相ですが、業務用などの場合は三相の場合もあります。 Hzは西日本は60HZ、東日本は50Hzと区分されております。どちらも間違うと故障の原因になるのでお確かめ下さい。 →Hz/相の詳しい説明



用途から選ぶ水中ポンプ

どのようなシーンで水中ポンプを使うのかによって選ぶ種類が変わってきます。
家庭で使用される場合や田んぼ、工場などシーンに合わせてお選び下さい。

→家庭用水中ポンプ ご家庭で使用される際の水中ポンプ、洗車の際にも

→汚水用水中ポンプ 多少の砂や泥にも対応できる水中ポンプ、畑や農業用に

→排水用水中ポンプ 工事現場や工場で使用可能な丈夫な作りの水中ポンプ
